Mikrocontroller Projekt "Test Display EA DOGM204W mit I2C RTC-Uhr RV3029 und Tastenabfrage":

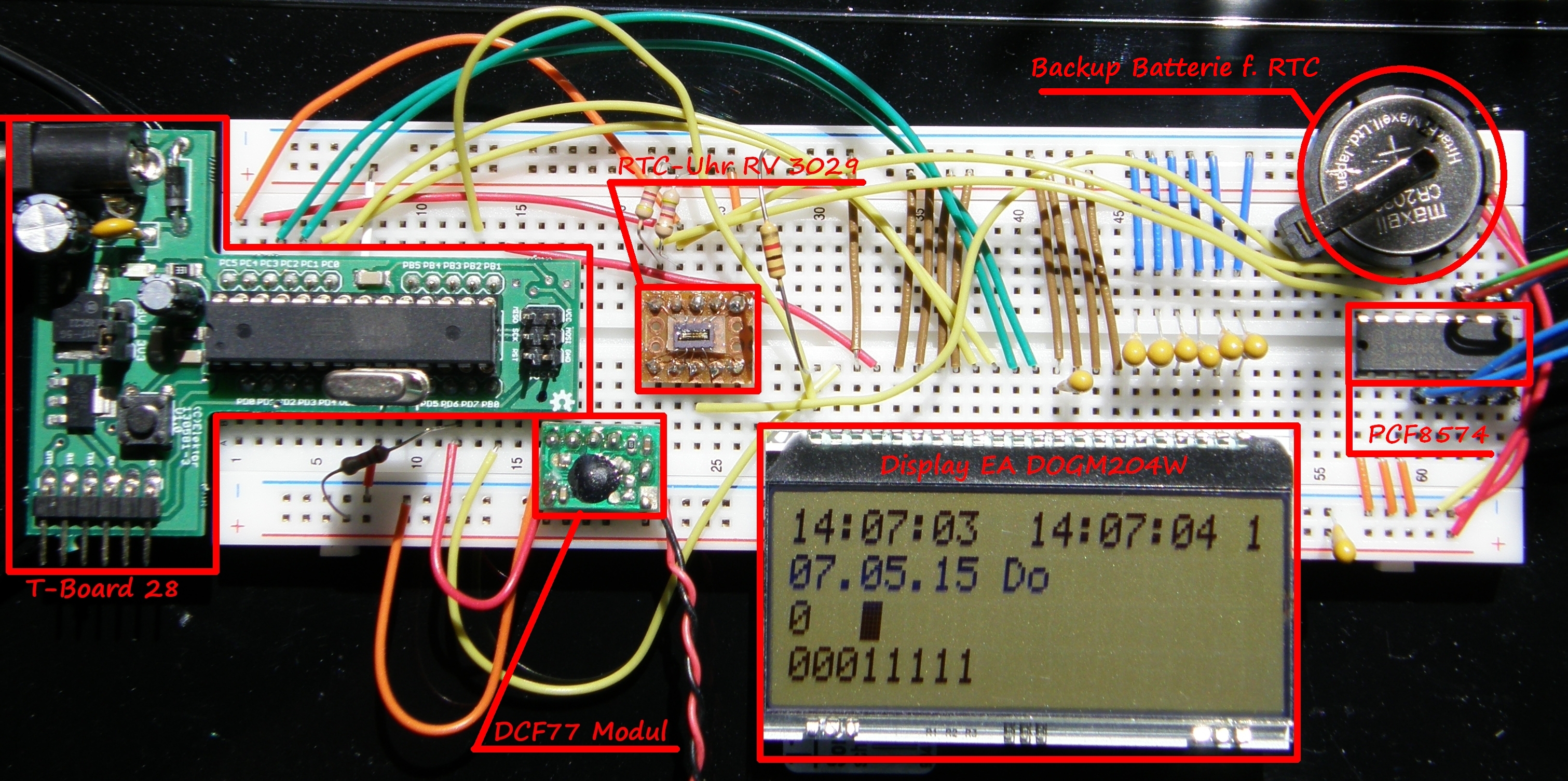

(Alle Bilder können durch anklicken vergrößert werden)Der komplette Aufbau.
Die Platine links ist das T-Board 28 von Elektor mit dem ATmega328.
Rechts daneben der RTC-Uhrenchip auf selbst erstellter Trägerplatine.
Darunter der DCF77-Empfänger. Die Ferritantenne ist nicht mehr auf dem Bild.
Das Display EA DOGM204W wird im 4bit-Modus angesteuert.

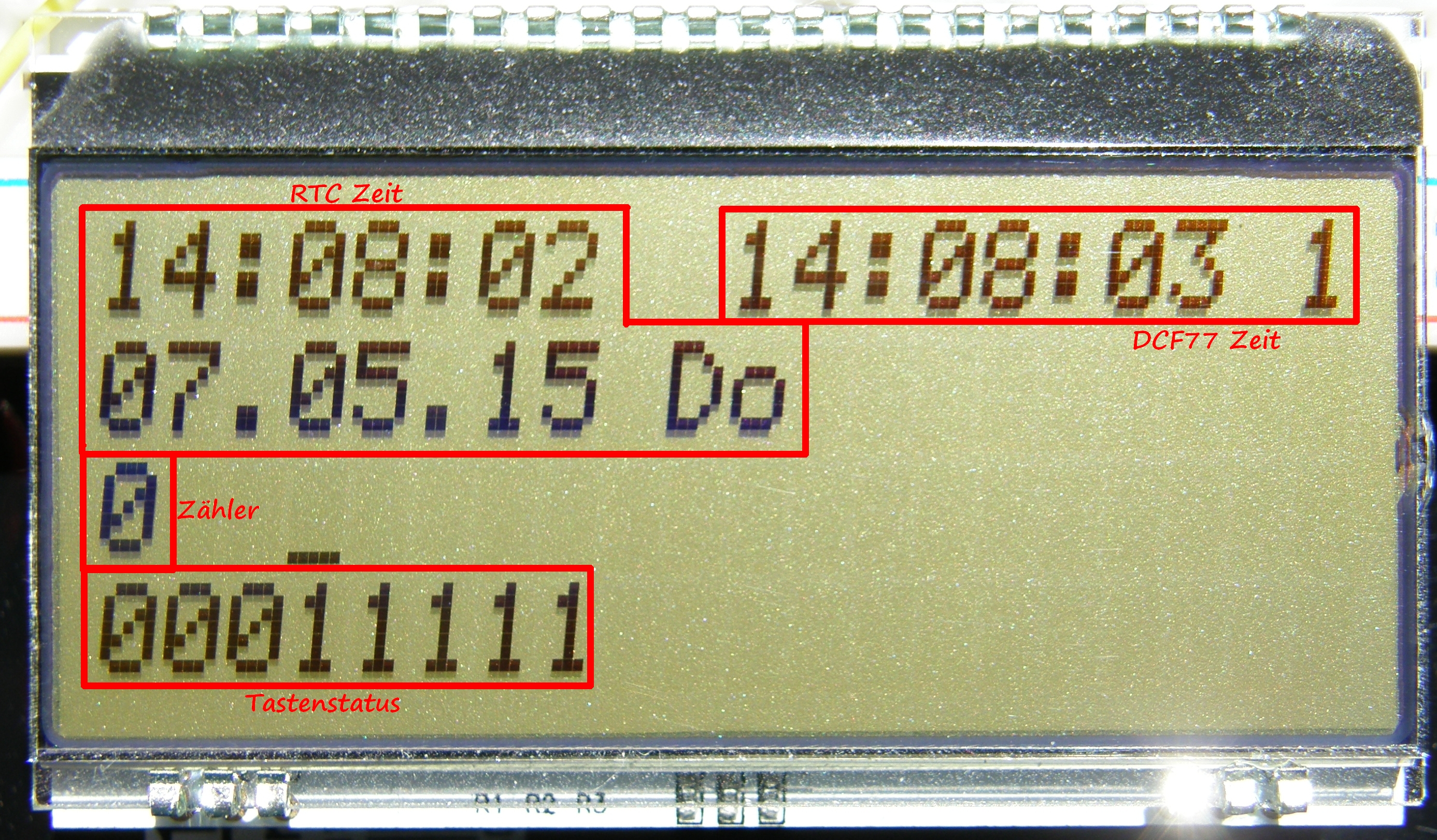

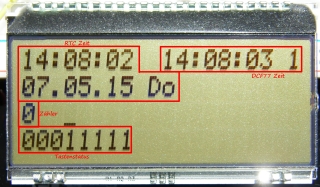

Das Display: linke Hälfte Uhrzeit vom RTC-Chip, rechte Hälfte von der Funkuhr

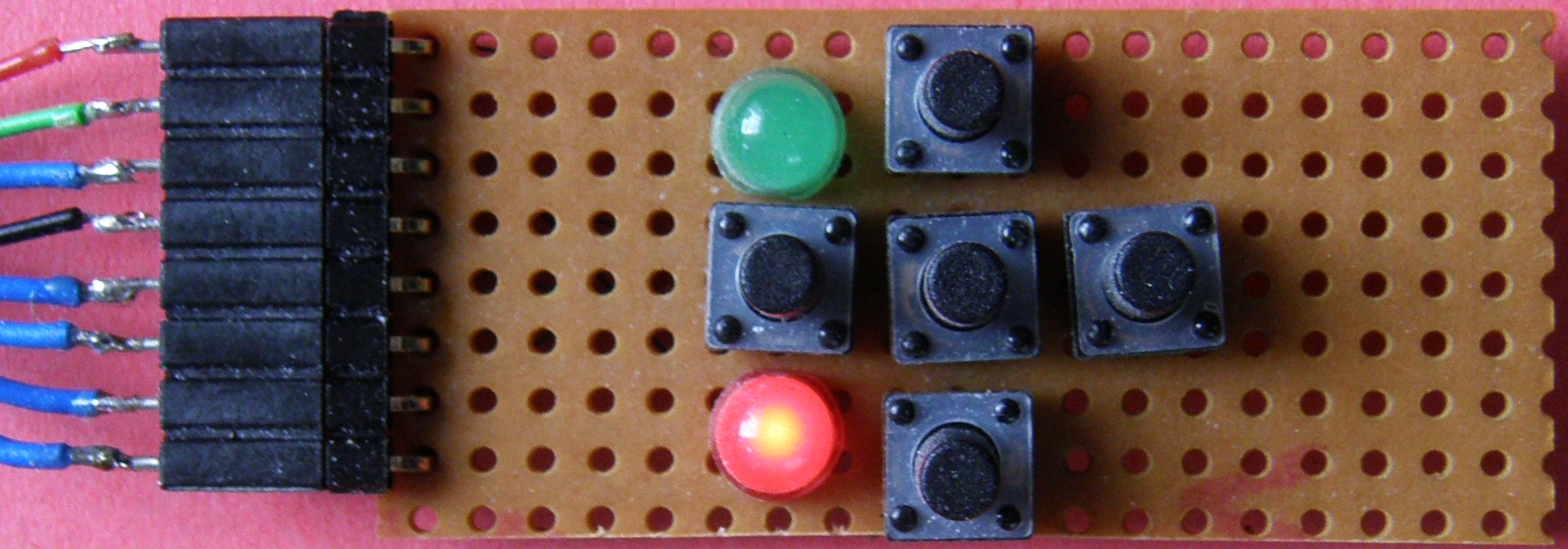

Die Tasten. Abfrage über PCF8574.
Das Progamm in BASCOM-AVR:
Bezugsquellen:
Elektor (T-Board 28)
Reichelt (Display, RTC, u.a.)
Pollin (DCF77 Modul)
