Mikrocontroller Projekt "Test FS20 Empfangsmodul von ELV,
Display EA DOGM132W,
TellyMate TTL Kit,
Pollin 5,6" (14,22 cm) Display-Set JD567M03/AT056TN52, VGA/CVBS":

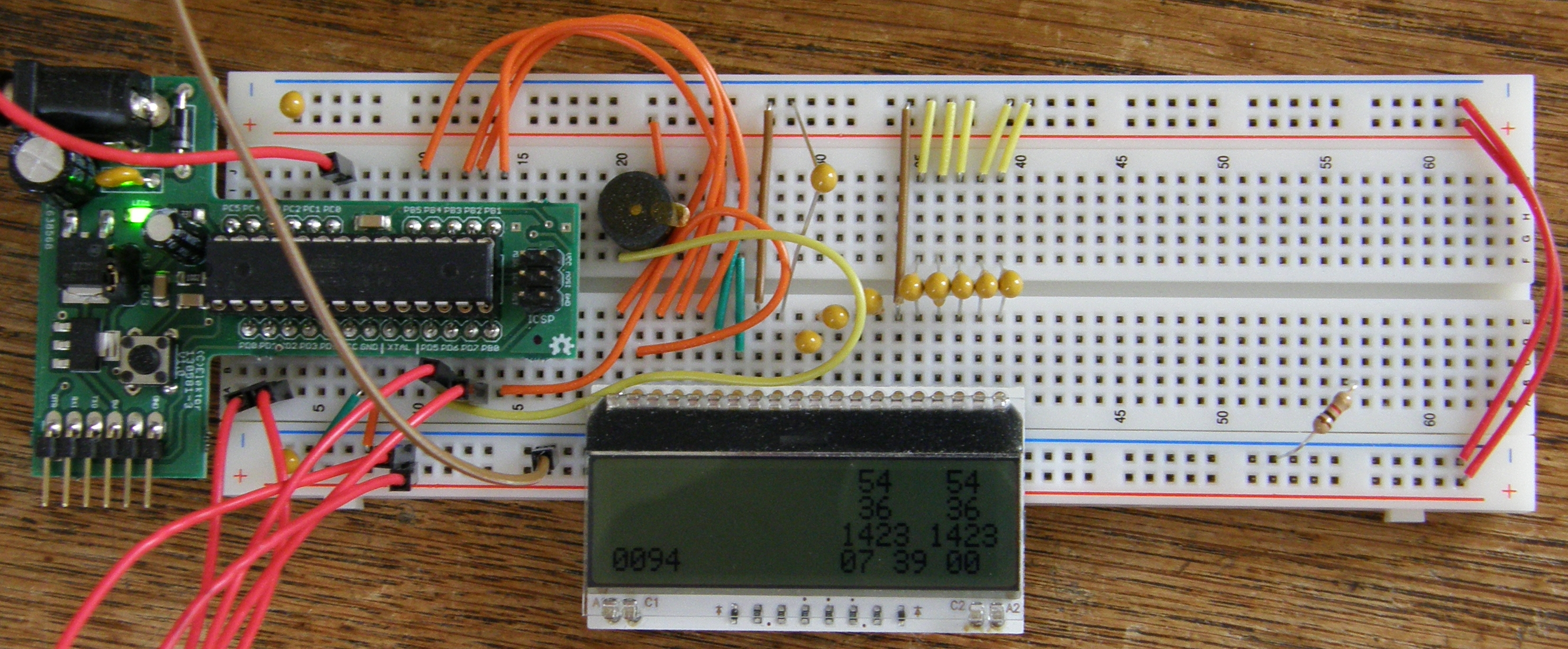

(Alle Bilder können durch anklicken vergrößert werden)Der komplette Aufbau.
Die Platine links ist das T-Board 28 von Elektor mit dem ATmega328.
Rechts daneben ein Buzzer.
Das Display EA DOGM132W wird per SPI angesteuert.

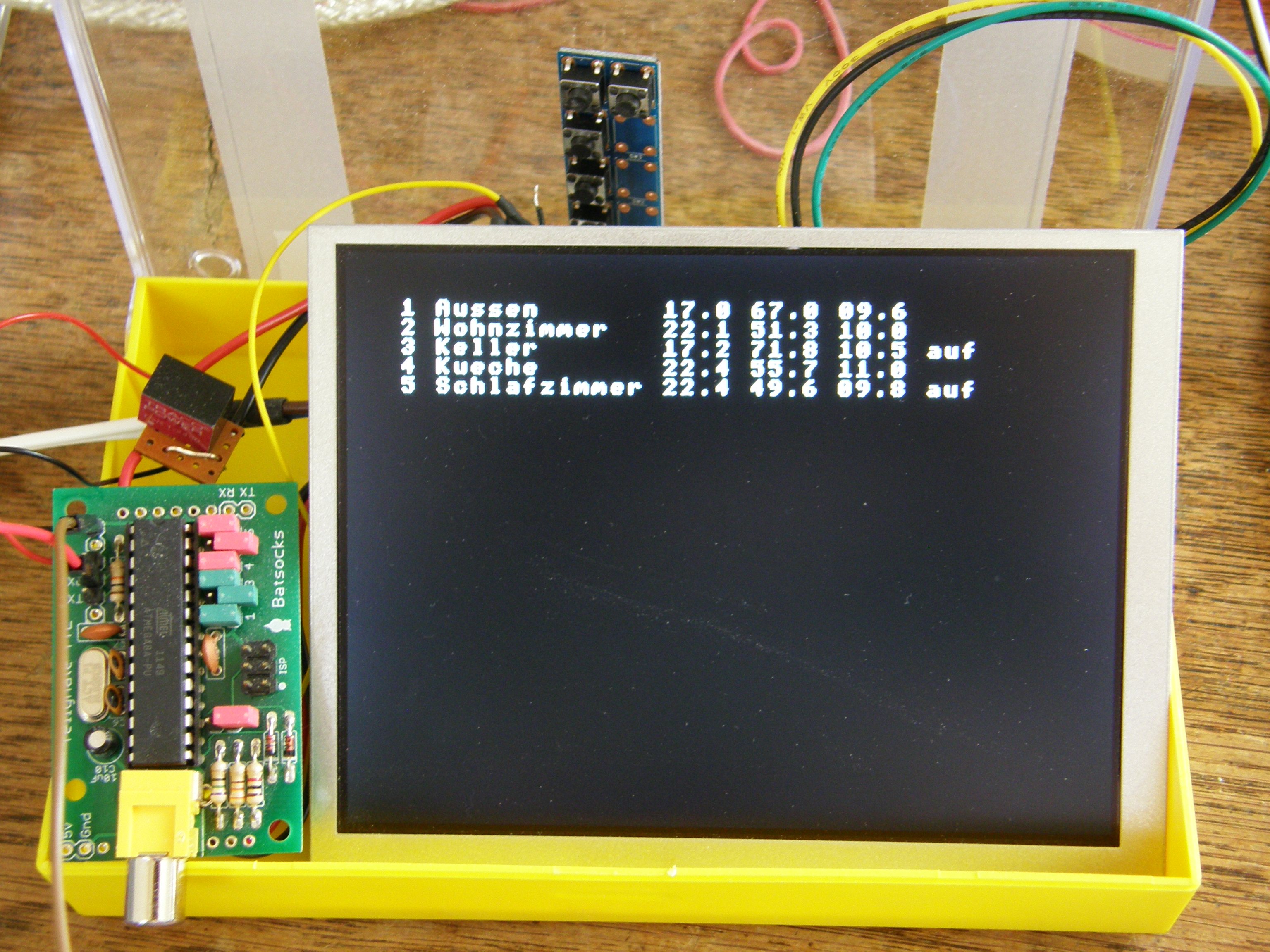

Das Display1 "5,6" (14,22 cm) Display-Set JD567M03/AT056TN52, VGA/CVBS": Temperatur- und Luftfeuchtigkeitsdaten. Ansteuerung über das rs232 nach Video Modul

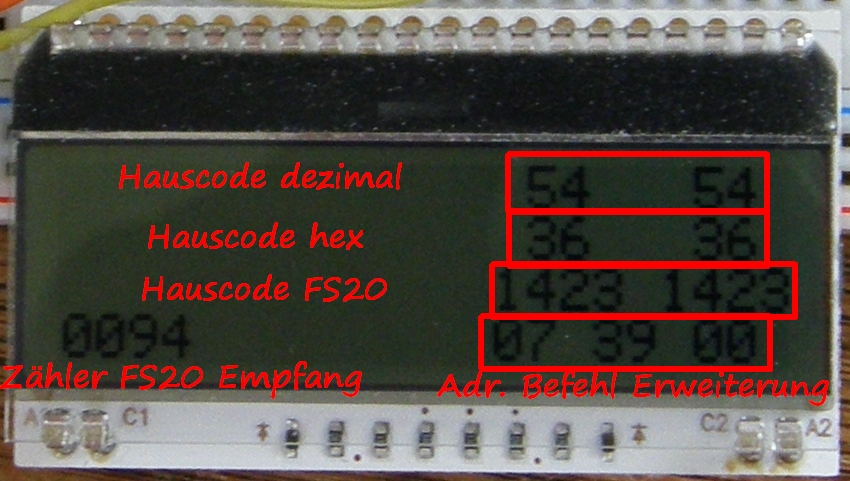

Das Display2 "EA DOGM132W-5": FS20-Daten.

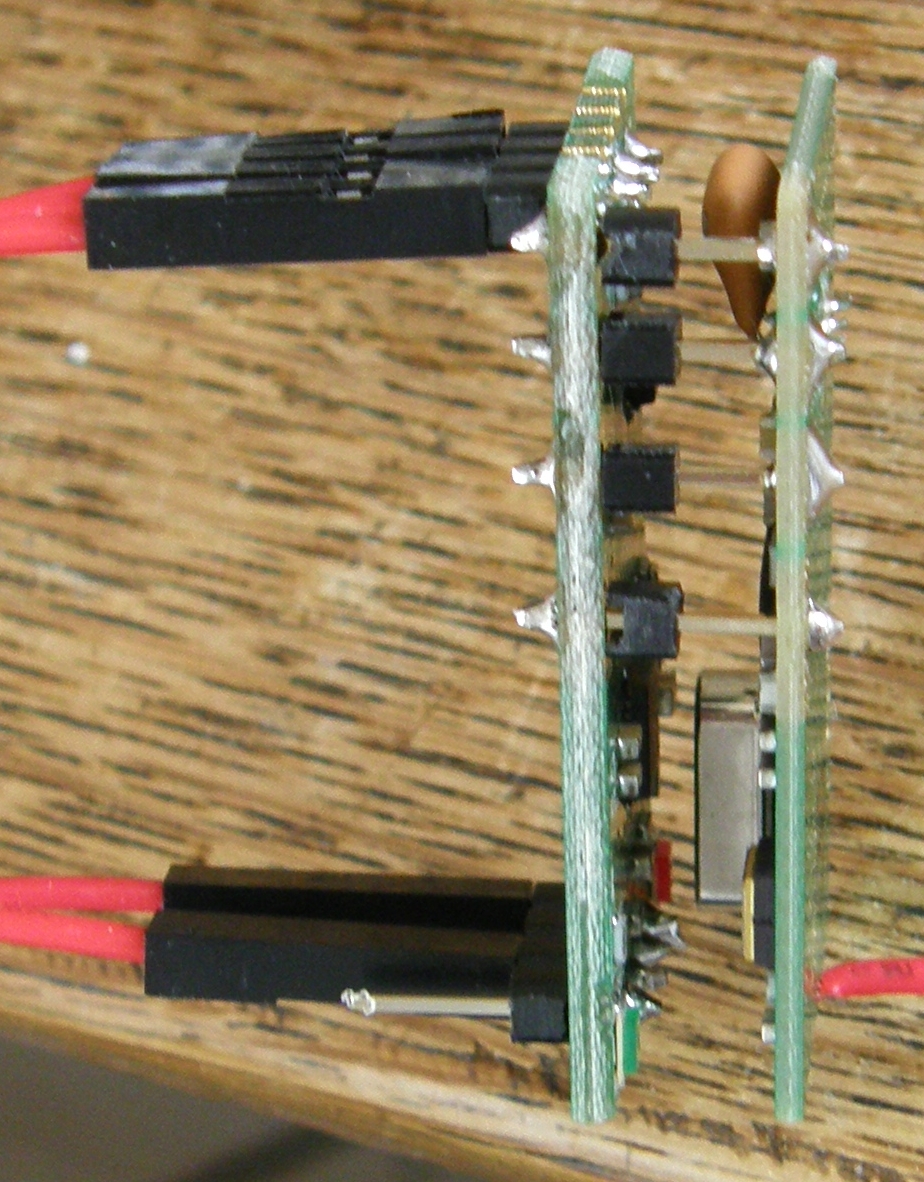

Das Empfangsmodul "FS20- und Wetterdaten-UART-Empfänger FS20 WUE" von ELV.

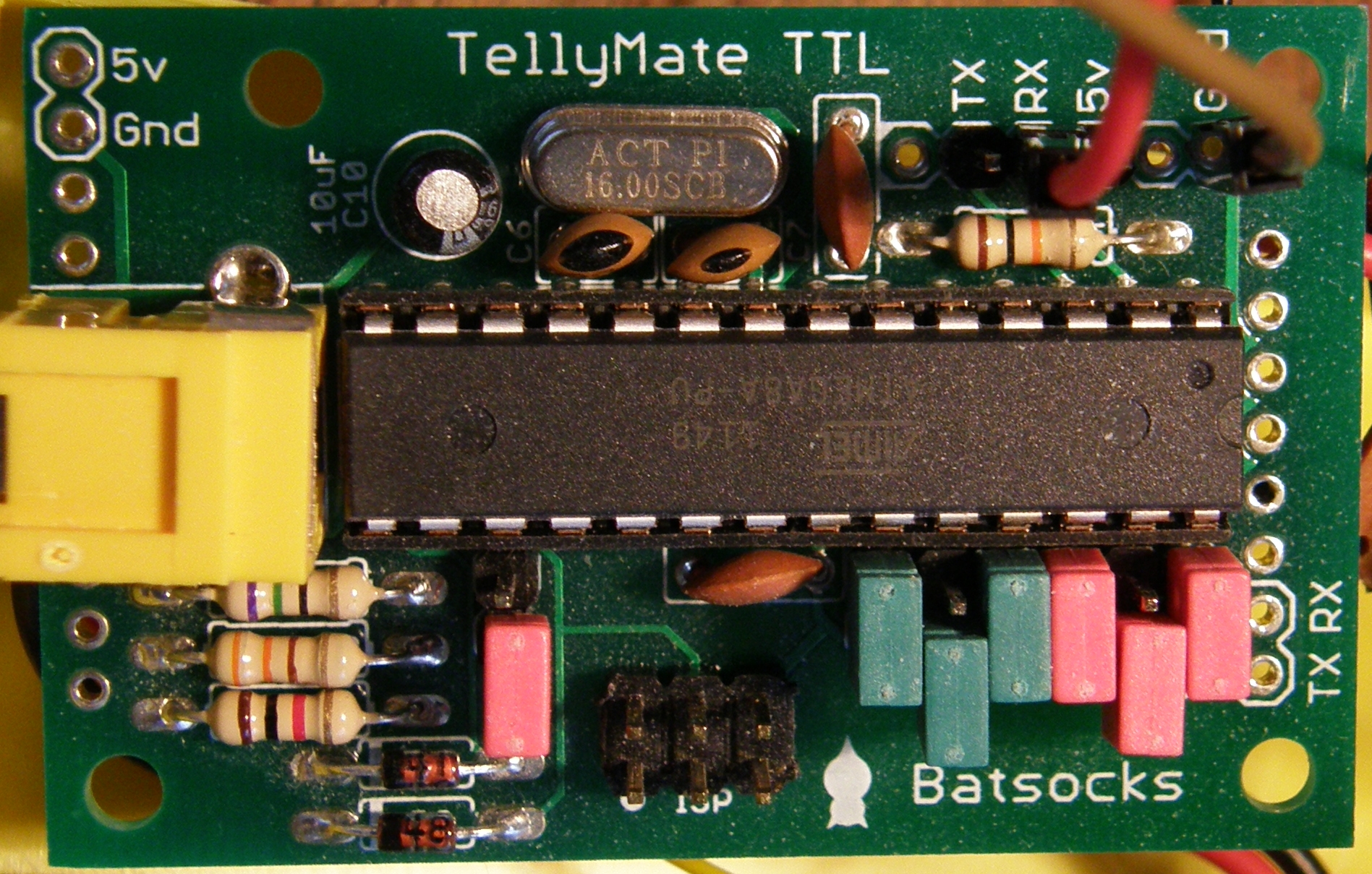

Das Umsetzmodul rs232 nach Video "TellyMate TTL Kit" von Batsocks.
Das Progamm in BASCOM-AVR:

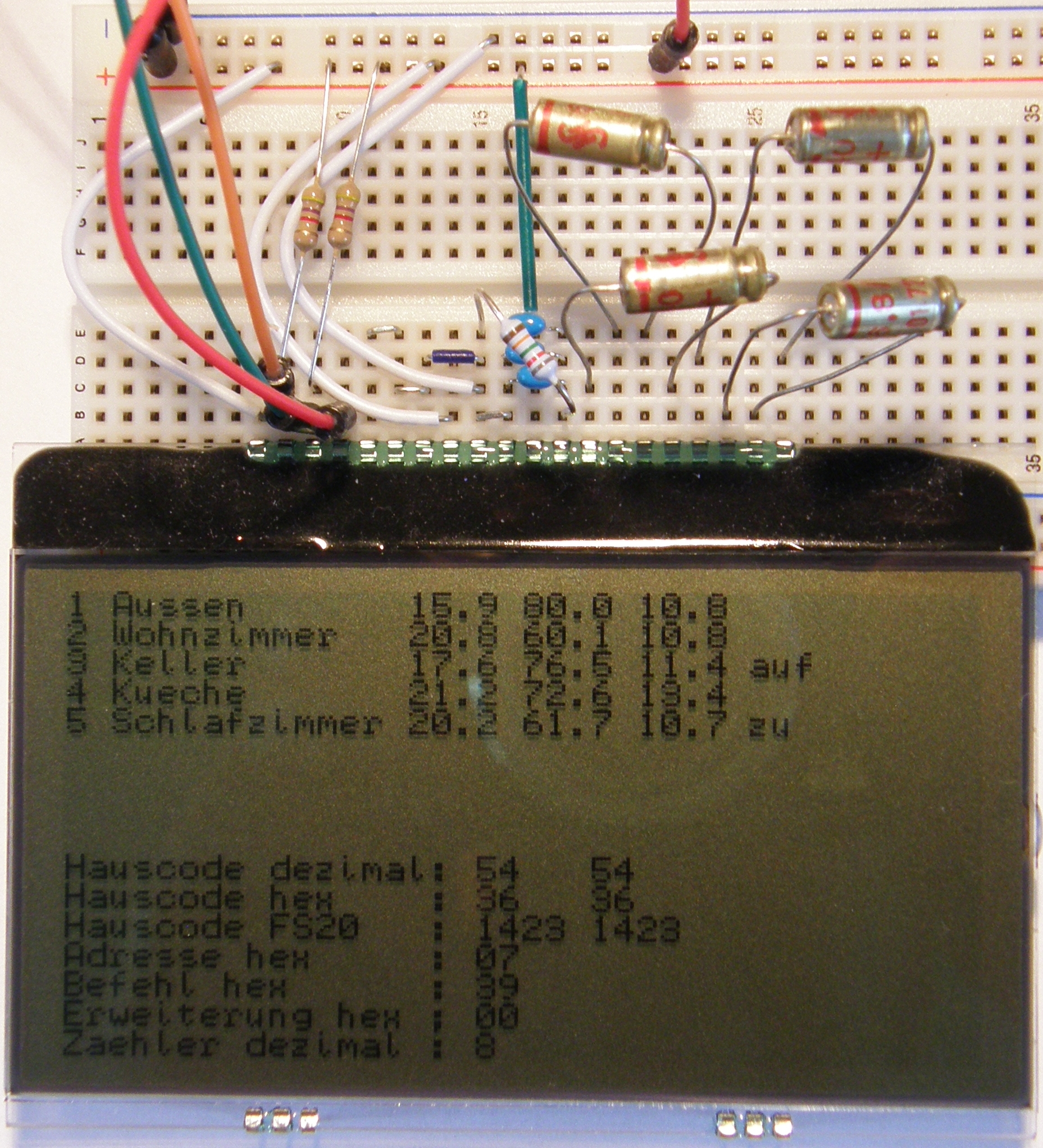

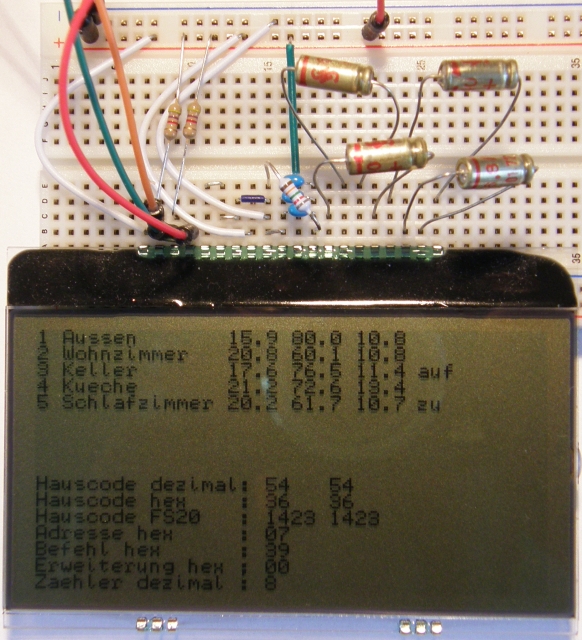

Die beiden Displays wurden durch ein einzelnes, das EA DOGXL240-7, das per I2C angesteuert wird, ersetzt.
Das geänderte Progamm in BASCOM-AVR (neue Version 2.0.7.9):
Bezugsquellen:
Elektor (T-Board 28)
Reichelt (Display2 u.a.)
Pollin (Display1)
Batsocks Video-Modul)
